自清洁浊度传感器

一．自清洁浊度传感器工作原理

自清洁浊度传感器又称自清洗浊度传感器，自清洁浊度传感器采用光学技术，带有自动清洁刷，一体化设计，具有较强的抗干扰能力，免于维护，可长期在线监测使用。 自清洁浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。

二．自清洁浊度传感器技术参数

三．自清洁浊度传感器尺寸/安装

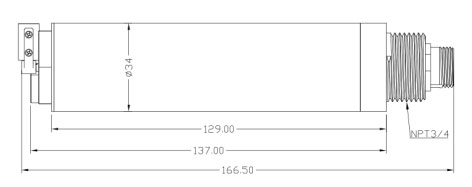

1.自清洁浊度传感器尺寸图

2.自清洁浊度传感器接线图

线缆为4芯屏蔽线：

红色—电源线 蓝/黑色—地线 绿色—485B黄色—485A

生产批次不同，线缆颜色略有差异，具体参照线缆丝印。

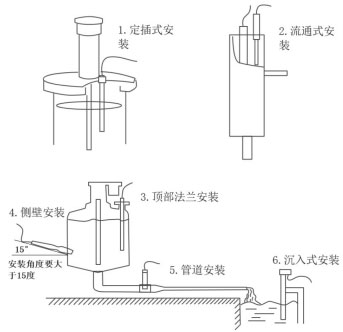

3.自清洁浊度传感器安装

四．自清洁浊度传感器维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：

避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。
